Description de l'article/illustrations du produit |
|
|

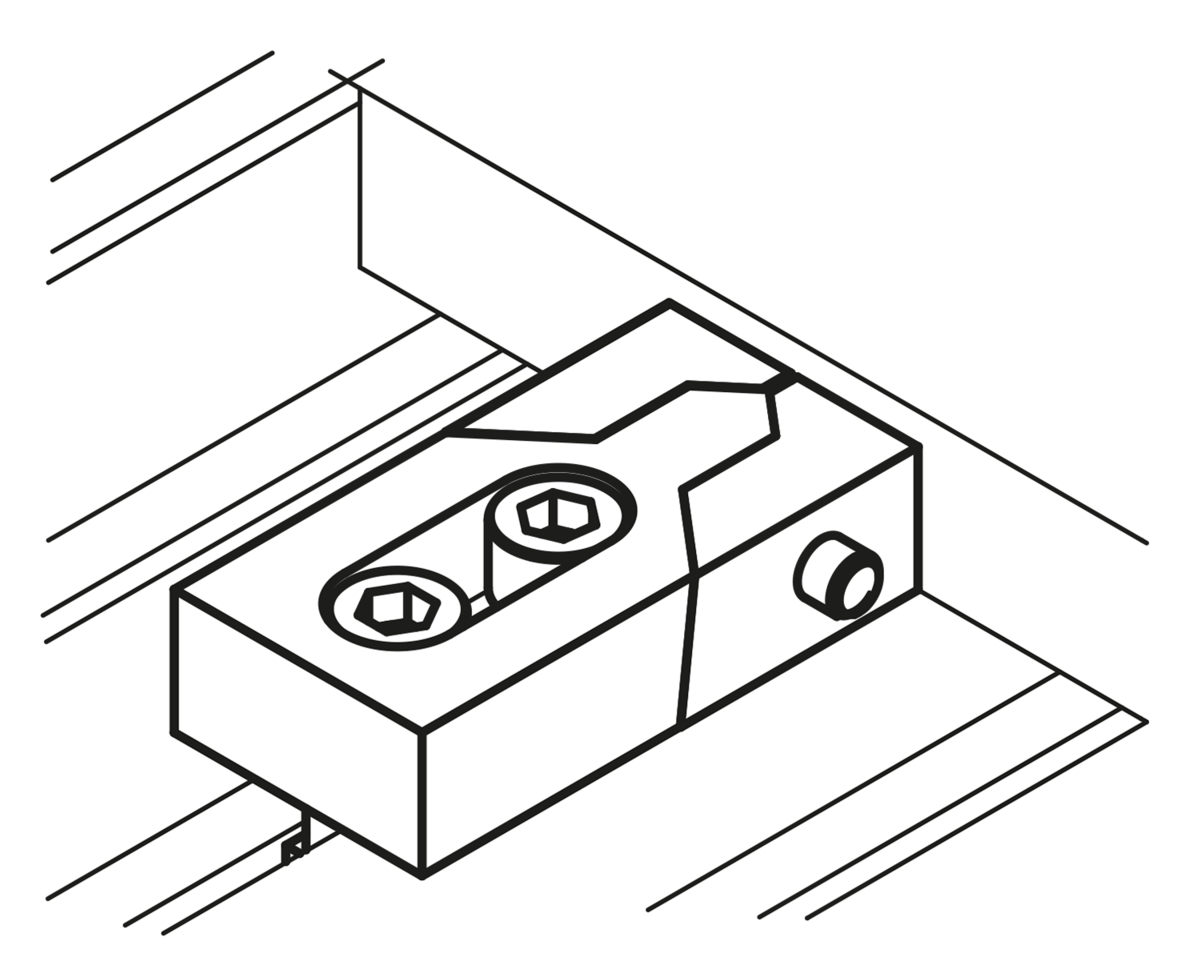

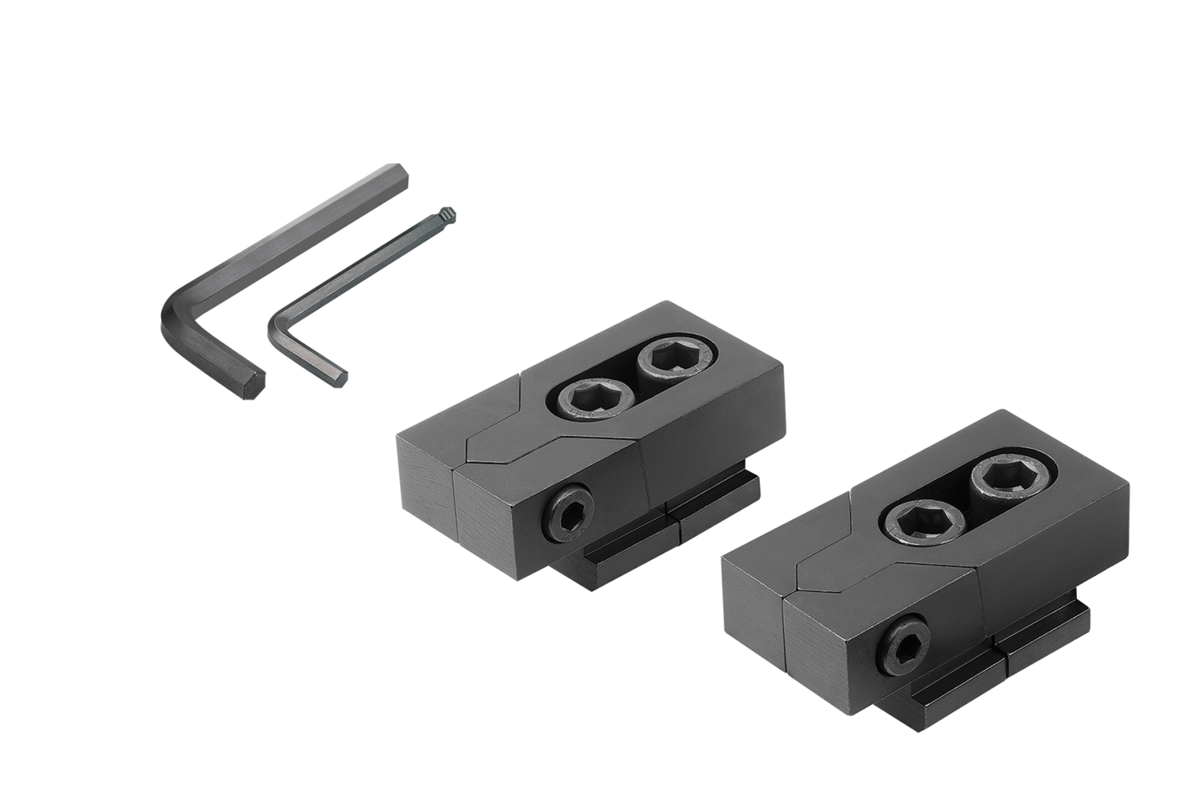

DescriptionMatière :Acier.Finition :Traité, bruni.Nota :Grâce à leur conception plate, ces mors de serrage profond maniables conviennent à l'usinage des pièces aux dimensions les plus courantes. Ces mors trempés permettent le bridage simultané vers l'avant et vers le bas grâce à leur effet de calage.
Les forces de serrage F et F1 sont obtenues avec une configuration optimale et l'utilisation du couple de serrage maximal des vis de fixation.
Livraison par paire.Contenu de la livraison- 2x mors de serrage profond.
- 4x vis de fixation DIN EN ISO 4762-10.9.
- 4x écrous pour rainures en T DIN 508.
- 2x tournevis hexagonal ISO 2936.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Largeur
de la
rainure | L | L1 | L2 | L3 | B
| B1 | H | H1 | D
| F
kN | F1
kN | Couple
de serrage
Nm | Type de conditionnement | CAO | Acc. | Prix | Commander |
|---|
| K1229.122 | 12 | 80 | 39 | 26 | 3 | 47 | 40 | 20 | 2,5 | M10 | 16 | 0,6 | 15 | 1 pièce = 1 paire |  | | 139,87 € | | | K1229.142 | 14 | 80 | 39 | 26 | 3 | 47 | 40 | 20 | 2,5 | M12 | 22 | 0,9 | 18 | 1 pièce = 1 paire | | | 145,12 € | | | K1229.162 | 16 | 80 | 39 | 26 | 3 | 47 | 40 | 20 | 3 | M12 | 22 | 0,9 | 18 | 1 pièce = 1 paire | | | 153,34 € | | | K1229.1612 | 16 | 100 | 46 | 34 | 4 | 59 | 50 | 25 | 2,5 | M14 | 32 | 1,2 | 25 | 1 pièce = 1 paire | | | 184,01 € | | | K1229.182 | 18 | 100 | 46 | 34 | 4 | 60 | 50 | 25 | 3 | M16 | 36 | 1,4 | 36 | 1 pièce = 1 paire | | | 187,66 € | | | K1229.202 | 20 | 100 | 46 | 34 | 4 | 60 | 50 | 25 | 3 | M16 | 36 | 1,4 | 36 | 1 pièce = 1 paire | | | 203,23 € | | | K1229.222 | 22 | 140 | 65 | 50 | 5 | 95 | 78 | 30 | 4 | M20 | 36 | 1,4 | 45 | 1 pièce = 1 paire | | | 341,04 € | | | K1229.242 | 24 | 140 | 65 | 50 | 5 | 95 | 78 | 30 | 4 | M20 | 36 | 1,4 | 45 | 1 pièce = 1 paire | | | 399,60 € | | | K1229.282 | 28 | 140 | 65 | 50 | 5 | 95 | 78 | 30 | 4 | M24 | 40 | 1,6 | 55 | 1 pièce = 1 paire | | | 477,60 € | |
